В машине важна слаженность всех процессов, которая зависит от правильной работы внутренних систем. Разбираемся, что такое датчик массового расхода воздуха и зачем он нужен
Расспросили эксперта, как поступать в случае неисправностей ДМРВ и к чему они приводят, если вовремя не предпринять меры.
Эксперт в этом материале: Евгений Леденев, технический директор «Обухов Митино»
Что такое ДМРВ

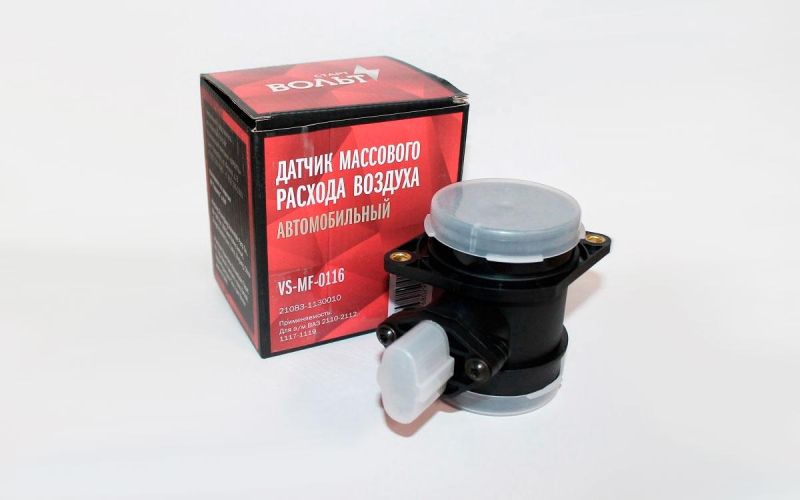

ДМРВ (датчик массового расхода воздуха) — устройство термоанемометрического типа из разряда электронных систем, предназначенное для оценки объема воздушных масс, которые поступают в двигатель внутреннего сгорания. В обиходе его часто называют расходомером. ДМРВ появился в 1980-х годах вместе с управляемыми программными системами впрыска.
Расходомер подключается к электронному блоку управления двигателем. В современных машинах используют два типа ДМРВ, которые находятся во впускной системе:
- Нитевый, он же проволочный, в составе которого есть платиновые нити.
- Пленочный — вместо нитей установлен кремниевый кристалл с платиновым напылением.
Принцип работы датчиков разнится в зависимости от конструкции:
- Нитевый ДМВР. Каждый из слоев напыления обладает определенным сопротивлением. Датчик обдувается воздухом, и его температура понижается. Компьютер вычисляет объем потребленного воздуха.
- Пленочный ДМРВ. На подложку нанесена тонкая пленка чувствительных элементов — резисторов. Они нагреваются до 180 °С и охлаждаются проходящим воздухом. Его количество определяется на основании показателей тока нагрева.
Нитевые датчики дают более точную информацию — на 3% лучше по сравнению с пленочными. Но последние гораздо проще и дешевле в производстве: не нужно крепить нити сваркой или фиксировать на подвесах.
Для чего нужен ДМРВ
Как понятно из названия, устройство предназначено для измерения потоков воздуха. Сигнал датчика воздушных масс используется:
- для расчета нужного объема топлива и режимной точки двигателя;
- в дизеле — для управления рециркуляцией выхлопных газов;
- для определения и использования необходимого объема топлива;
- для вычисления нагрузки на двигатель, в результате чего оптимизируется управление углом опережения зажигания и, соответственно, крутящим моментом силового агрегата.
Стехиометрическая, то есть оптимальная по соотношению, смесь, — это почти 15 частей воздуха и одна часть топлива. ДМРВ нужен для контроля этих двух составляющих: данные об объемах воздуха поступают в систему регулировки впрыска. Если датчик исправен, он не только позволит контролировать подачу топлива, но и сократит расходы на него, а также уменьшит износ внутренних частей машины.
Где находится ДМРВ
Обычно расходомер расположен сразу за воздушным фильтром и перед впускным коллектором двигателя. Датчик также может находиться в другом месте во впускном коллекторе, но всегда перед корпусом дроссельной заслонки. Это расположение позволяет ему измерять количество воздуха, поступающего в двигатель. На основании показаний датчика ЭБУ рассчитывает количество топлива, которое необходимо использовать.
Иногда датчик температуры воздуха объединен с ДМРВ. Однако существуют различные типы расходометра, и все они требуют индивидуального обслуживания. Цифровые системы посылают частотный выходной сигнал, а аналоговые датчики массового расхода воздуха выдают переменный сигнал напряжения. Оба выхода отправляются в модуль управления двигателем, чтобы помочь регулировать воздушно-топливную смесь в системе автоматической коробки передач автомобиля.
Воздух, поступающий в коллектор, можно фиксировать и другим датчиком — ДАД, работающим вместе с контролем температуры. ДАД, в отличие от ДМРВ, измеряет разницу давления в вакуумной камере и на входе. В нем стоит высокочувствительная диафрагма. Она растягивается, тем самым меняя сопротивление тензорезисторов.
Признаки неисправности ДМРВ
Из-за неверной работы воздухомера блок управления не будет получать актуальные данные по расходу топлива, в результате его может поступать недостаточно или, наоборот, слишком много. Не всегда можно определить точную причину по косвенным признакам. Так, аналогичные неисправности возникают при неправильной работе системы зажигания или турбокомпрессора. Присмотритесь к основным и косвенным «симптомам» и решайте проблему с помощью специалиста:
Ошибка на панели приборов
Если ДМРВ выходит из строя, срабатывает датчик сигнализатора Check Engine. При этом происходит уменьшение мощности двигателя. Код ошибки сохраняется в системе для упрощения дальнейшей диагностики. Когда нет бортового компьютера с возможностью определить причину неполадок, придется решать проблему в сервисном центре.
Увеличение расхода топлива
Если поломок не было, а двигатель внезапно начал расходовать больше топлива, причиной может быть выход датчика из строя. На эту же проблему указывают провалы при переключении передач, исчезновение тяги или, например, запуск автомобиля не с первого раза. Когда ДМРВ подает слабый сигнал, расход топлива может увеличиваться до 20%.
Рабочее напряжение
Попробуйте подключить мультиметр для измерений. Идеальные показатели выходного напряжения — 0,996 В. Более низкие значения свидетельствуют о разной степени износа. Если ресурс подходит к концу (показатели менее 1,040 В), в скором времени датчик необходимо заменить. Учитывайте, что на корректность данных влияет не только состояние детали, но и, например, плохой обжим проводов.
Как проверить ДМРВ
Единственный минус датчика массового расхода воздуха — его цена. Разброс стоимости очень большой, от 3 до 30 тыс. руб. в зависимости от автомобиля и производителя. В некоторых моделях машин ДМРВ встроен в блок управления двигателем. Тогда его замена выйдет значительно дороже.
Краткие тезисы
Ключевые тезисы статьи о ДМРВ (датчике массового расхода воздуха):
- ДМРВ (датчик массового расхода воздуха) — это расходомер, который точно измеряет объем воздуха, поступающего в двигатель.
- Главная функция ДМРВ — передать данные в ЭБУ для расчета оптимального количества топлива и формирования правильной топливно-воздушной смеси (в соотношении ~15:1).
- Расположение датчика — во впускной системе, между воздушным фильтром и дроссельной заслонкой.
- Основные типы ДМРВ: более точный, но дорогой нитевый (проволочный) и более простой, распространенный пленочный.
- Ключевой признак неисправности — загорание лампы Check Engine и снижение мощности двигателя.
- Типичные симптомы поломки: повышенный расход топлива (до 20%), трудный запуск, провалы при разгоне, потеря тяги.
- Проверка ДМРВ требует профессиональной диагностики и измерения рабочего напряжения мультиметром (идеал — 0,996 В).
- Отказ от ДМРВ невозможен — без него ЭБУ не сможет корректно управлять впрыском, что приведет к неустойчивой работе и потере мощности двигателя.
- Ремонту датчик почти не подлежит: при выходе из строя его меняют на новый. Чистка требуется редко.
- Стоимость замены варьируется широко (от 3 до 30 тыс. руб.) и зависит от модели авто и типа датчика (иногда он встроен в ЭБУ).
